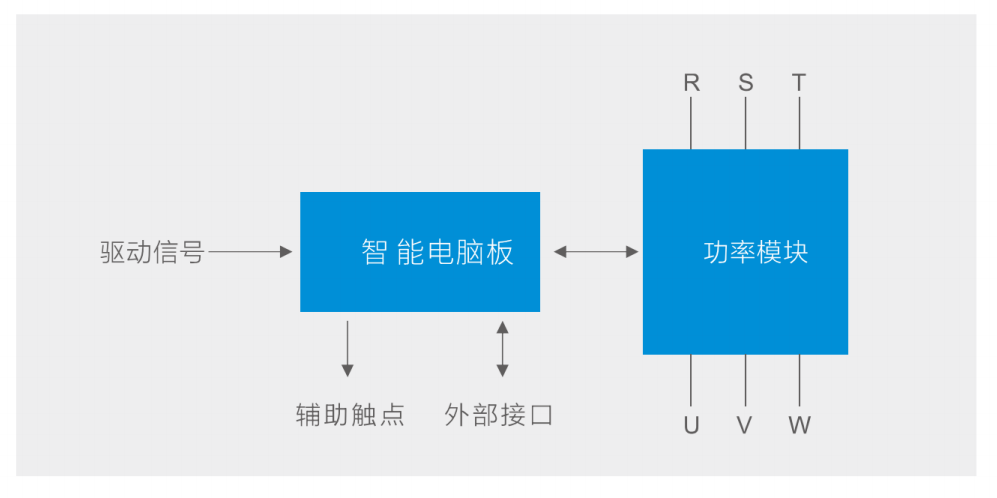

工作原理如上圖所示，整個接觸器由驅動模塊和功率模塊兩部分組成，當無外界驅動信號時，驅動模塊不動作，功率模塊處于關斷狀態，系統不工作，當向驅動模板上加上相應的驅動電壓后，驅動模塊開始工作，輸出特定脈沖信號用于驅動功率模塊中的電力半導體導通，主回路接通工作，同時驅動模塊指示燈亮、常開輔助觸點接通、常閉輔助觸點斷開，直到外界驅動信號消失后，驅動模塊停止輸出脈沖信號，主回路斷開，同時驅動模塊指示燈熄滅、輔助觸點恢復常態。
